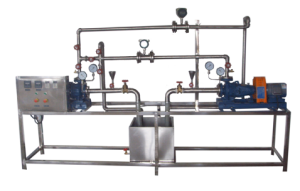

裝置功能：

1、適合于工程流體力學（水力學）教學實驗。

2、了解離心泵的結構、特性及操作；熟悉離心泵的工作原理

3、掌握離心泵主要參數的測定方法，測量一定轉速下的離心泵特性曲線。

4、泵串、并聯實驗

5、泵汽蝕實驗

主要配置和技術參數：

1、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作；

2、離心泵采用管道離心泵，額定功率：0.55KW，轉速：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，揚程：20m，實驗范圍寬，能明顯出現空化汽蝕現象。

3、壓力表采用Y-100型量程為（0-0.6Mpa）；

4、流量計流量：0～5.5 m3/h。

5、蓄水箱：約60L，不銹鋼材質，當停止供水開啟灌泵閥時，可使泵運行時出現汽蝕現象。

6、實驗所用的流體--水為全循環設計。

7、電控箱，裝有開關指示燈、功率表，對其中泵的功率進行顯示。

8、正泰品牌電氣設備，空氣開關，漏電保護；所有電器接線端必須封閉不外露，保證用電安全；

9、提供電子版實驗指導書；提供數據計算處理軟件及實驗數據范本，方便使用及實驗。
10、不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜；測控、電器設備在實驗架上。

11、設備管道表面光滑、焊縫符合工業工程設備驗收規范；設備管道儀表管線布置符合工程規范。

12、可選配數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。

數據采集型（HD-702/Ⅱ）：配計算機、微機接口和數據處理軟件、渦輪流量計、變頻器、轉速表，能在線監測流量、功率、轉速等實驗數據。
